万向型(YGDW)补偿器

        1. 万向型(YGDW)补偿器结构简图

        2. 产品代号标注

        3.材料表

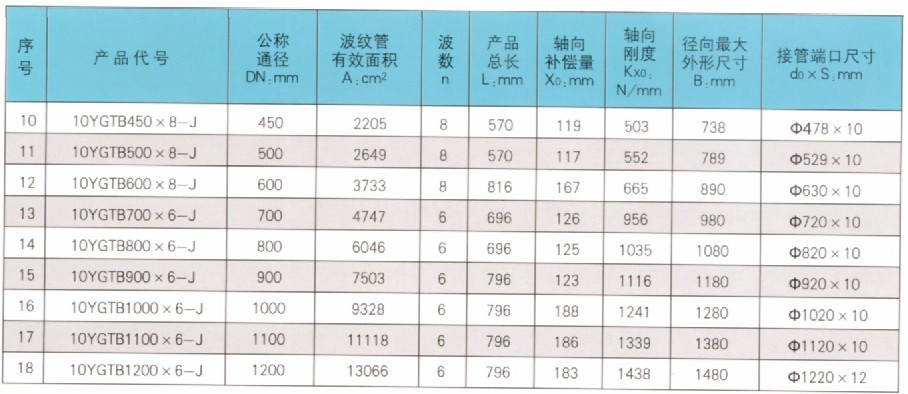

        有隔热内衬，设计压力0.35Mpa，波纹管设计温度：350℃

        无隔热内衬，设计压力0.35Mpa，波纹管设计温度：350℃

        4.用途

        本补偿器一般用于空间L型或2型管道上，用于吸收空间角偏转以吸收空间管系上一个方向或多个方向上的横向位移．可以承受压力载荷．一般需两个或三个成套使用．当角变形量较大时．推荐补偿器在安装时进行50％冷紧(预变位)。
