YGZD系列套筒补偿器

YGDZ系列套筒补偿器
YGDZ系列套筒补偿器

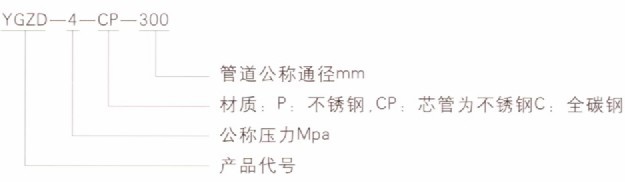

  1. 1.YGDZ系列套筒补偿器型号标准示例
  2.

YGDZ系列套筒补偿器标准



  1. 2.套筒补偿器的选择

        公称通径,25—1000mm  公称压力.PN~<4MPa适用温度范围;t≤450’C
        选择补偿器时应以公称通径为准.设计管道补偿应与参数表相同,对于腐蚀性比较严重的场合宜选用全不锈钢,对于伸缩不频繁无腐蚀的场合可选用碳钢。
        对于使用超压力范围和介质温度的产品,公司可以代为设计。

  1. 3.套筒补偿器在工作压力所产生的摩擦力计算方法

        P摩--PN·∏··D.B·a·10﹣4(牛顿)式中;PN;管道在工作时的压力Paμ;填料与芯管的摩擦系数0.1
        D:补偿器伸缩管的外径cm
        B:密封部位的填科长度cm
        a:常数.当DN≦400cm时.a=2
        当DN≧400cm时.a=1.75

江苏亚光套筒补偿器

  1. 4.新型套筒补偿器的工作原理

        在弹簧的作用下.使密封填料在特殊的结构中始终处于被压紧状态.从而使管道中的液体或气体介质无泄漏;密封填科的选材精良。使产品有较长的使用寿命。

  1. 5.技术参数

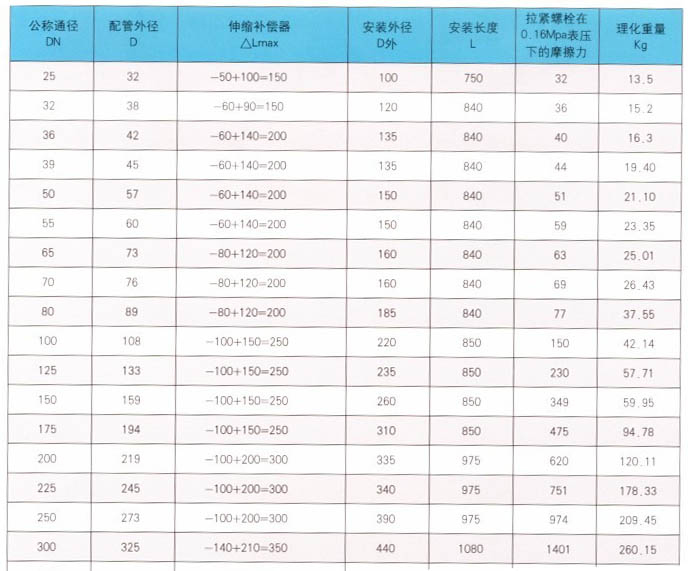

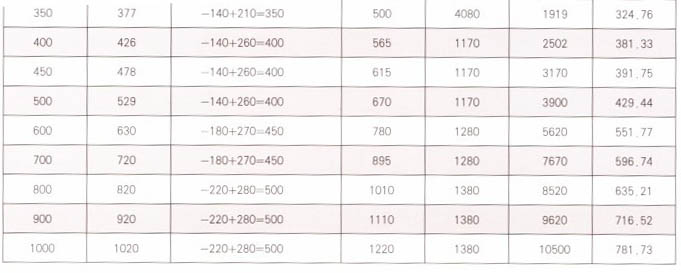

YGDZ系列套筒补偿器标准参数


        注:1.DN1000以上最大补偿量安装与DN1000相同
        2.△Lmax=-L1+L2(“-“ “+”表示伸缩)

        6.套筒补偿器参数


        7.亚光套筒补偿器使用安装

        1、本套筒补偿器与管道焊接时,管道连接处应进行坡口.焊接后按压力容器要求进行探伤.并进行水压试验.试验时应调整密封压紧部件至无泄漏.各部件受力应一致,最好使用力矩扳手。
        2、滑动支架和固定支架根据设计安装。为保证管道无侧向位移而沿轴向伸缩.补偿器一般应安装在固定支架的近旁,并应在活动侧设导向支架.在管道转弯处.必须安装固定支架。
        3、补偿器的保温防水结构可与管道相同。但对伸缩不可产生约束力。
        4、如果在安装时.不慎把内管拉出.应重新组装并试验合格后方能在管路上安装。
        5、本补偿器在各种气温下.均可按最大安装长度Lmax安装.不需预拉或预压.安装时.若套管松动长度尺寸错位,可将套管推进或拉出,校准压紧后再安装。

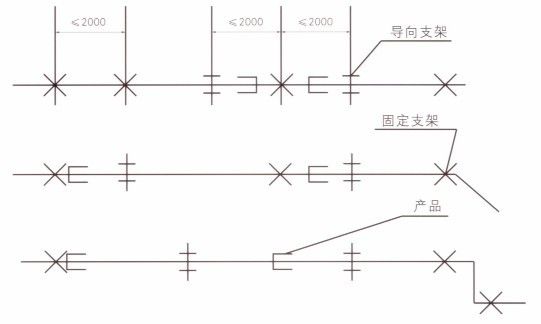

        6、一般安装方式见下列简图
